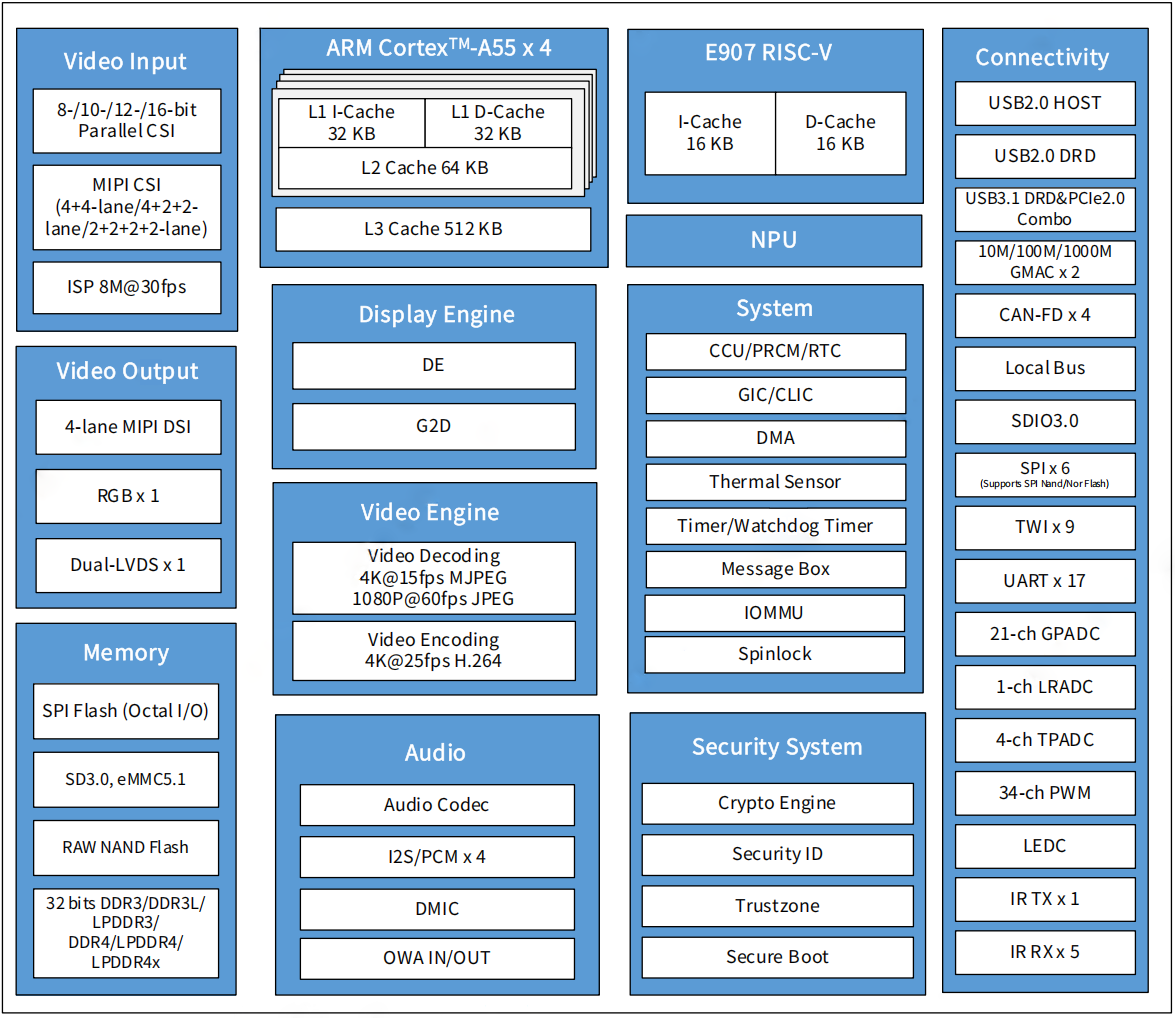

CPU BLOCK DIAGRAM

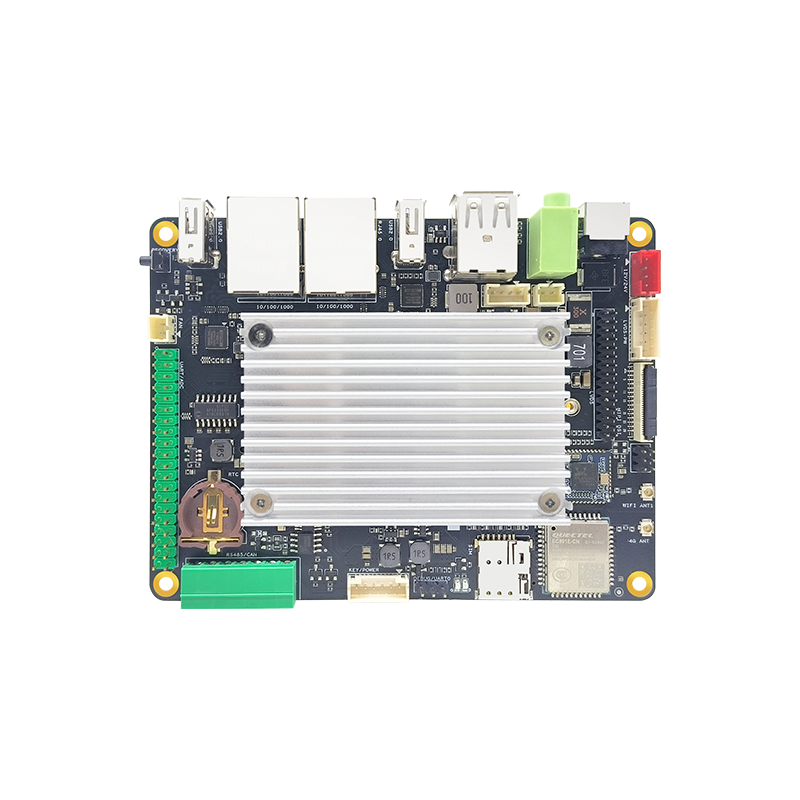

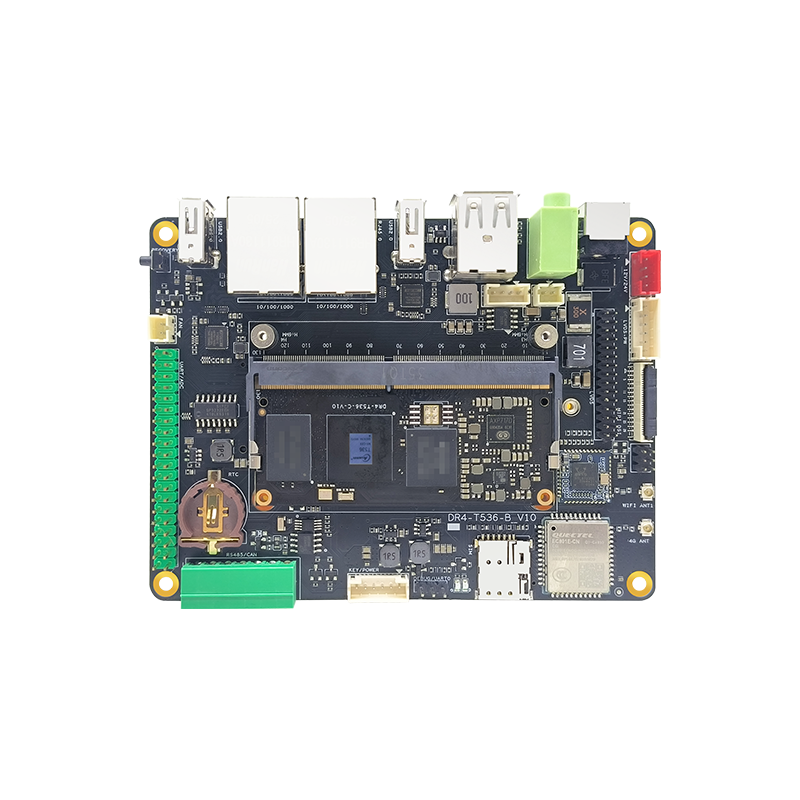

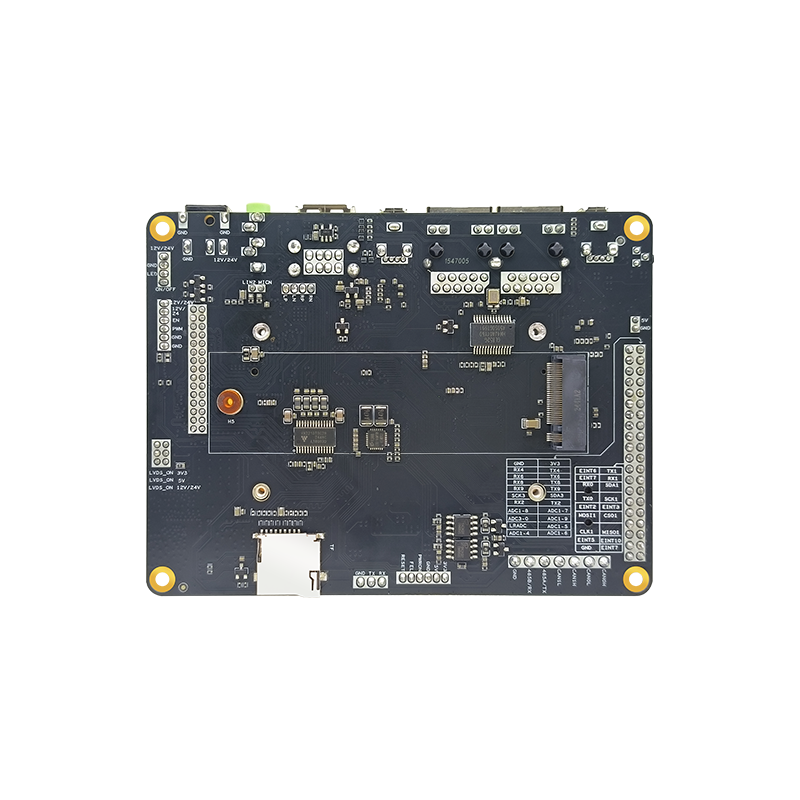

PRODUCT DISPLAY

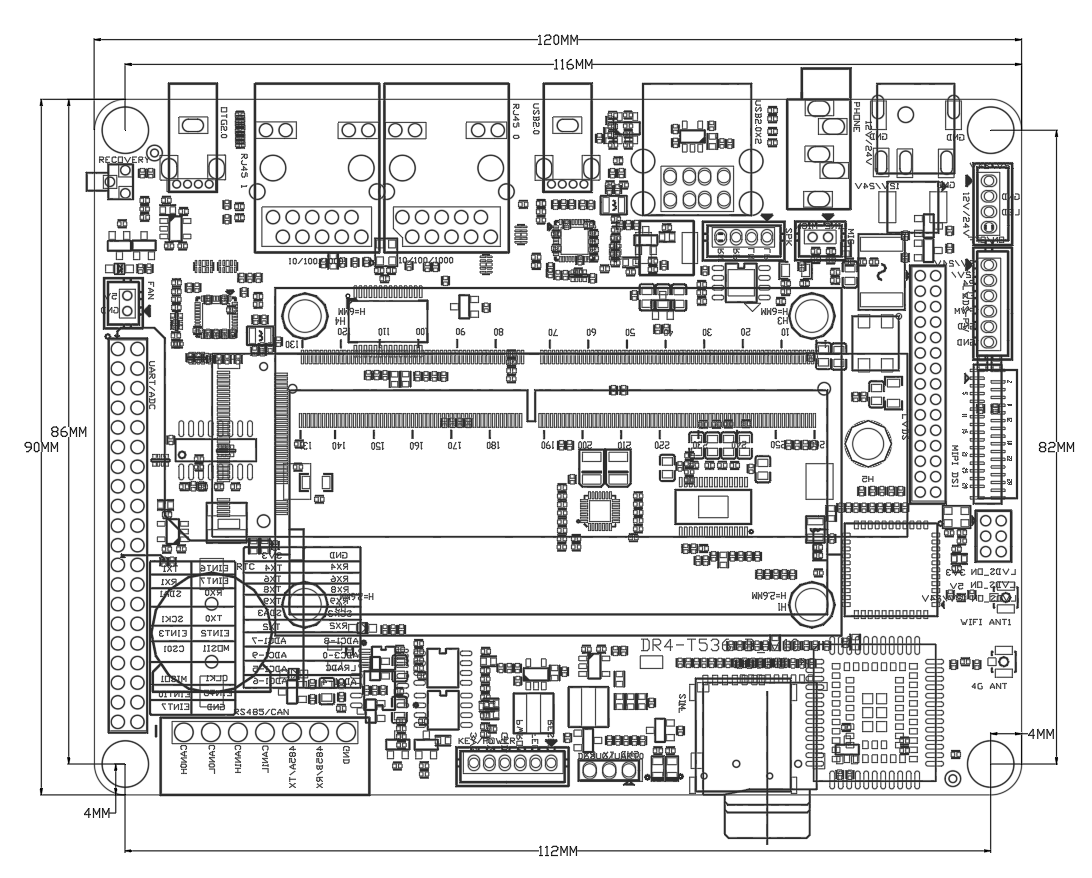

PCB SIZE DRAWING

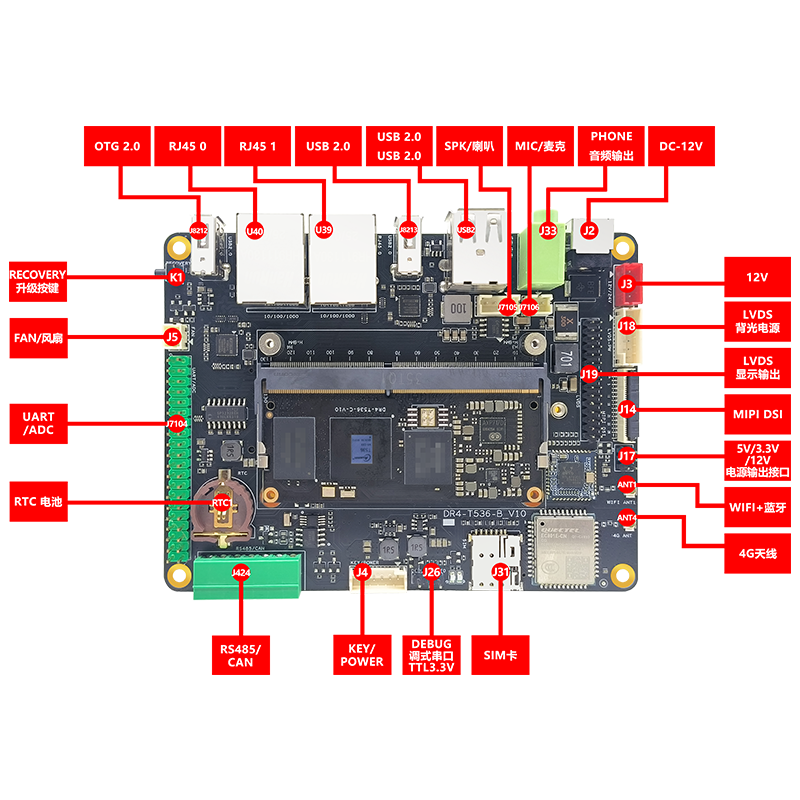

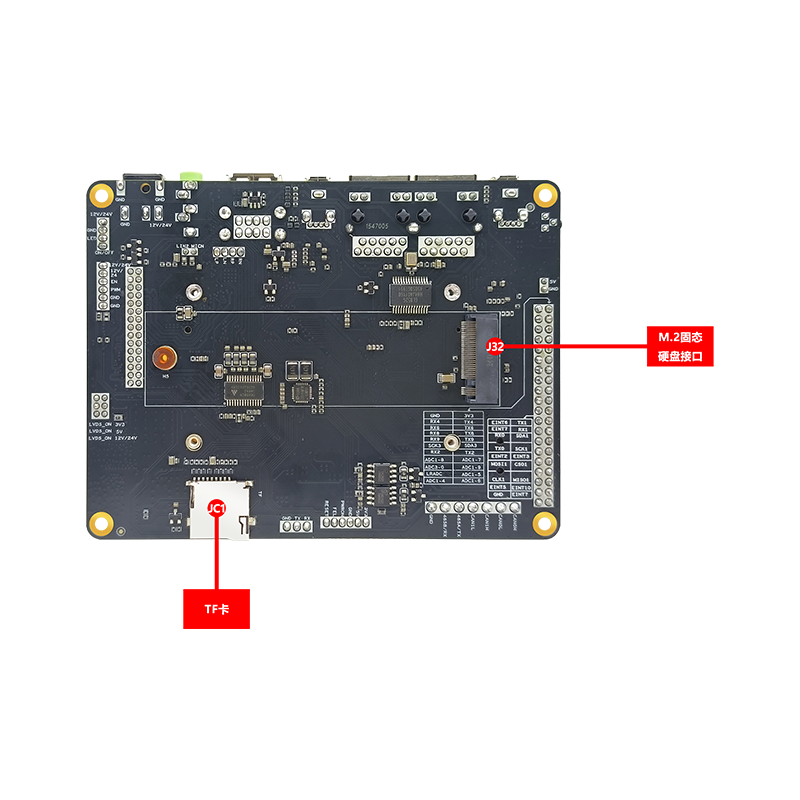

INTERFACE IDENTIFICATION DIAGRAM
HARDWARE INDEX
主要硬件指标 | |
尺寸 | 长120mm x 宽90mm x 高20mm |
CPU | T536 四核A55 主频 1.75GHz |
MCU | E907 RISC-V |
NPU | 最高3 Tops |
内存 | LPDDR4标配2G/4G（1G/8G批量可选) |
存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
电源管理 | AXP717D+AXP323 支持待机，按键开关机 |
工作电压 | 输入电压 5V 最大功率小于6W (不接任何外设) |
支持系统 | Linux / Buildroot |
运行温度 | -10到+75度 |
COMMONINTERFACE
主板常用接口 | |
USB接口 | 4路USB口（其中1路为OTG） |
串口 | 7路UART串口(其中一路为debug，可改普通串口) |
SPI接口 | 1路外接SPI |
I2C | 2路I2C接口 |
ADC | 7路ADC接口 |
GPIO | 11路可用GPIO接口 |
4G | 内置移远CAT1 4G模块 |
WIFI | 1路WIFI 2.4G (BL-M8723DS1) |
蓝牙 | 1路4.2 蓝牙(BL-M8723DS1) |
语音输入 | 1路麦克风 |
语音输出 | 1路耳机输出 + 2路喇叭输出 5W/8欧 |
TF卡 | 支持TF卡 |
MIPI 显示 | 1路MIPI显示输出，单路最高1920x1080 |
LVDS 显示 | 双8 LVDS输出最高1920x1080 |
以太网 | 2路千兆以太网 RGMII0+RGMII1 |
CAN | 2路CAN-FD |
RS485 | 1路RS485接口 |
PCIE | 1路PCIE M.2 固态硬盘接口 |
PWM | 4路PWM输出（同SPI复用） |
指示灯 | 1路GPIO可控制指示灯接口 |
RTC实时时钟 | 外置纽扣电池掉电时间保存(独立8563)功耗小于1uA |
系统升级 | 支持本地USB升级 |
