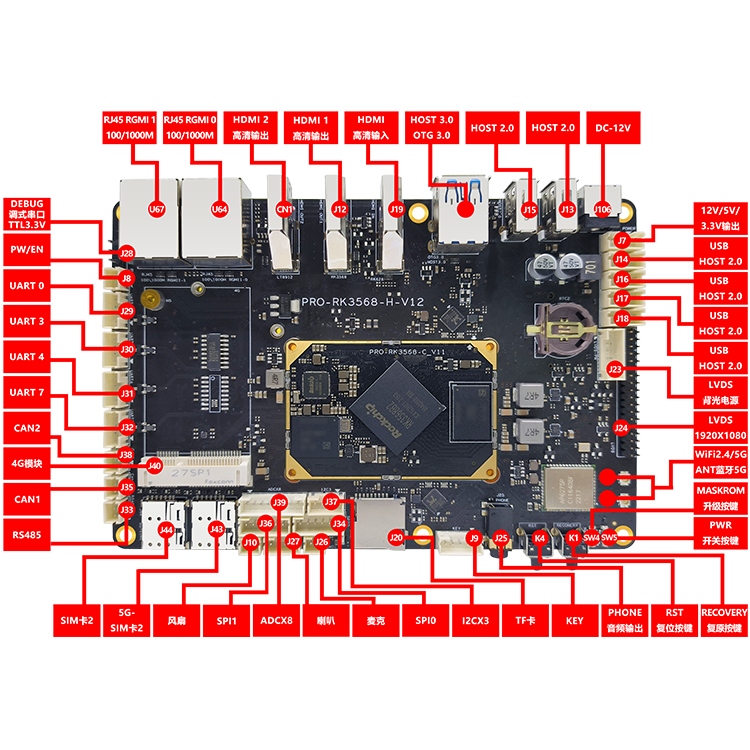

尺寸

150mm长*100mm宽*14mm高

连接方式

板对板连接器

CPU

ROCKCHIP RK3568 四核A55
ROCKCHIP RK3568B2 四核A55
ROCKCHIP RK3568J 四核A55

GPU

Mali G52

内存

LPDDR4 标配2GB/4GB/8GB

存储器

EMMC 5.1 标配8GB/32G/64G

电源管理

RK809-5

工作电压

12V 2A以上

支持系统

Andriod13/Debian11 /Buildroot+ QT5.15/Ubuntu20.04/Open Harmony4.0

运行温度

-10到+75度

USB 2.0

6路USB，2路外接标准USB， 4路内接

USB 3.0

2路外接标准USB 3.0接口，其中一路为OTG 3.0

串口

5路TTL串口，其中一路为DEBUG

HDMI1显示

支持4K/1080P

HDMI2显示

支持1080P

EDP显示

支持EDP显示输出 最高1080P

LVDS显示

支持双8 LVDS显示输出 最高1920x1080

MIPI DSI 显示

1路 DSI显示输出 最高2K

以太网

2路 以RGMII太网 10M/100M/1000M

语音输出

1路耳机左右声道输出，二路喇叭输出 5W/8欧

语音输入

1路麦克风输入

CAN

2路CAN总线

RS485

1路RS485

M.2

支持一路M.2 固态硬盘接口

5G

支持一路PCIE 5G 模块接口

TF卡

TF卡接口最大128G

WIFI

AP6275P WIFI6

蓝牙

AP6275P 蓝牙 5.0

SPI

2路SPI接口

I2C

2路I2C接口

GPS

外置GPS（可选）

ADC

8路ADC输入

3G/4G

4G功能,PCI-E 3G/4G上网

RTC实时时钟

HYM8563 外置纽扣电池支持掉电时间保存

系统升级

支持本地USB升级

Android 13
Linux4.19

Debian11

Linux 5.10

Buildroot
QT5.15

Linux 5.10

Ubuntu20.04

Linux 5.10

Open Harmony4.0

Linux 5.10

硬件功能

HDMI 1080P显示

√

√

√

√

√

MIPI显示屏(5.5寸 720x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(5.5寸 1080x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1024x600加触摸总成)

√

√

√

√

√

MIPI显示屏(7寸 1200x1920加触摸总成)

√

√

√

√

√

MIPI显示屏(8寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 800x1280加触摸总成)

√

√

√

√

√

MIPI显示屏(10.1寸 1920x1200加触摸总成)

√

√

√

√

√

LVDS显示屏(10.1寸 1024x600加触摸总成)

√

√

√

√

√

eDP显示屏(13.3寸 1920x1080加触摸总成)

√

√

√

√

√

LED灯(进系统呼吸灯)

√

√

√

√

√

MIPI摄像头单目 GC2093 200W宽动态

√

√

√

√

RTC(外挂HYM8563，掉电时间保存)

√

√

√

√

√

喇叭

√

√

√

√

√

耳机

√

√

√

√

√

麦克风输入

√

√

√

√

摄像头USB接口(双目或单目)

√

√

√

√

2.4G/5G 双频WIFI(AP6256 iperf测试)

√

√

√

√

√

2.4G/5G 蓝牙(AP6256 支持BLE且相互传文件)

√

√

√

USB3.0 OTG 标准A口

√

√

√

√

√

USB3.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 标准A口

√

√

√

√

√

USB2.0 HOST 排针式

√

√

√

√

√

PCIE3.0

√

√

√

√

√

PCIE2.0

√

√

√

√

√

SATA2.0

√

√

√

√

√

千兆以太网0（RTL8211F LED指示灯及iperf测试）

√

√

√

√

√

千兆以太网1（RTL8211F LED指示灯及iperf测试）

√

√

√

√

调试串口（可收发，也可作为普通串口）

√

√

√

√

√

串口0/3/4/7/9（可正常收发数据）

√

√

√

√

√

TF卡（测试最大128G TF卡相互传文件）

√

√

√

√

√

复位键（系统复位功能）

√

√

√

√

√

升级键（长按上电能进入烧写模式）

√

√

√

√

√

4G通迅（移远EC20 CAT1）

√

√

√

√

GPS+北斗

√

√

ADC0/1/2/3/4/5/6/7 排针引出 数据读取

√

√

√

√

√

SPI接收发送

√

√

√

√

√

CAN接收发送

√

√

√

√

√

总线驱动

PCIE 驱动

√

√

√

√

√

SPI 驱动

√

√

√

√

√

ADC 驱动

√

√

√

√

√

I2C 驱动

√

√

√

√

√

PWM 驱动

√

√

√

√

√

SDIO 驱动

√

√

√

√

√

GPIO 驱动

√

√

√

√

√

USB 驱动

√

√

√

√

√

软件功能

.H264视频编码 1080P 100fps

√

.H264视频解码 4K 60fps

√

.H265视频编码 1080P 100fps

√

.H265视频解码 4K 60fps

√

USB打印机

√

USB升级

√

√

√

√

√

TF卡升级

√

OTA升级

√

恢复出厂设置

√

序列号

√

MAC地址

√

体眠唤醒

√

电源参数

电压

11V

12V

18V

纹波

50mV

3V RTC耗电

0.9uA

主板电流测试

(未接其它外设)

开机电流

223mA

295mA

565mA

桌面静态电流

285mA

环境

相对湿度

--

65%

75%

工作温度

-10℃

--

75℃

存储温度

-30℃

-0℃

100℃
