主要硬件参数 | |

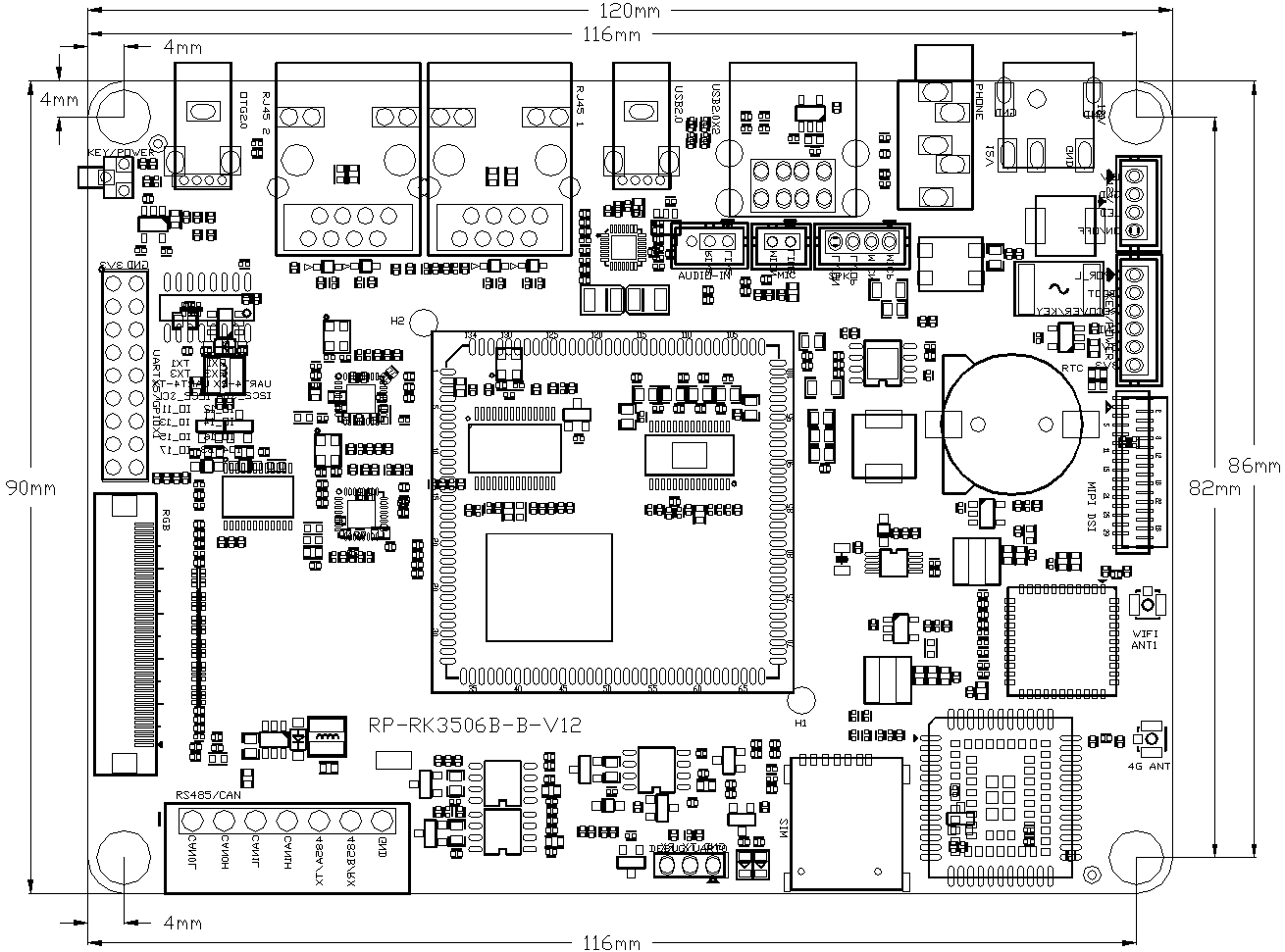

主板尺寸 | 120mm长*90mm宽*20mm高 |

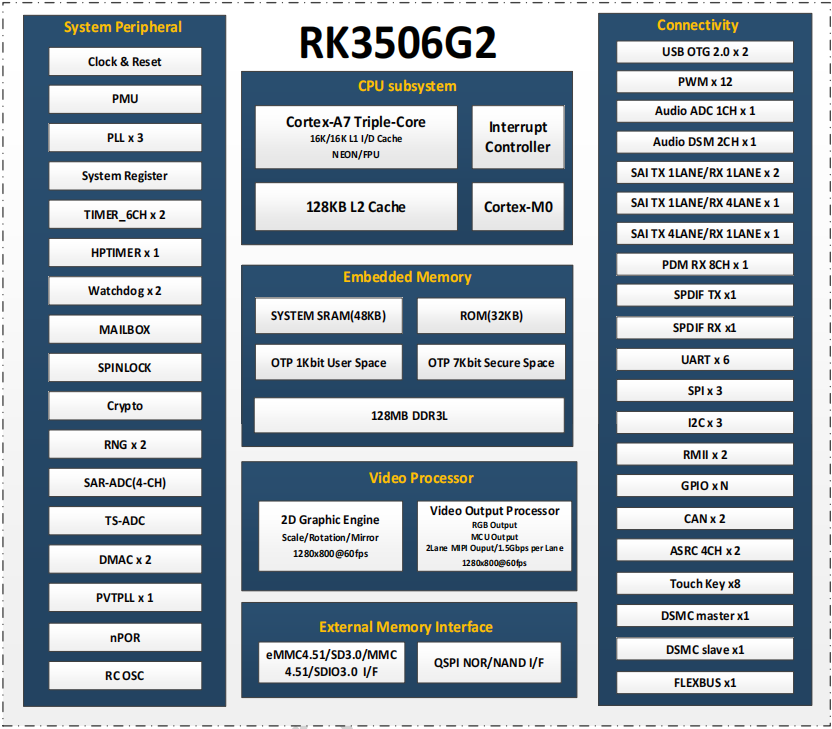

CPU | RK3506G 三核A7 主频 1.5GHz |
内存 | DDR3标配128MB |
存储器 | Flash标配 256MB（128MB/512MB批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 12V 1.5A以上 |
支持系统 | Linux buildroot |
运行温度 | 商业级 -10到+75度 |

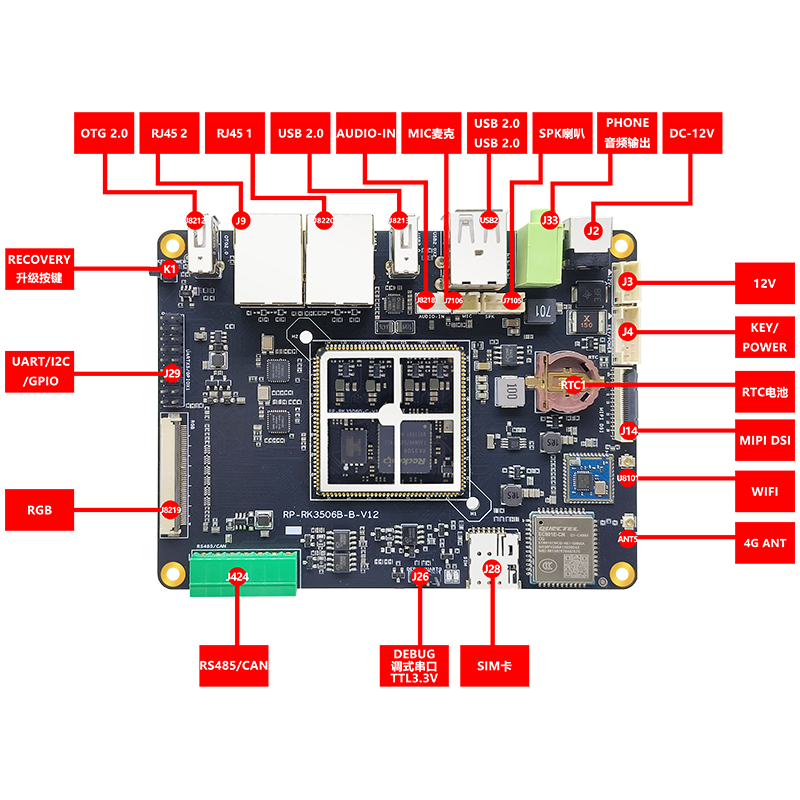

主板常用接口 | |
USB 2.0 | 4路USB口（1路OTG2.0 ） |
串口 | 4路串口，其中一路为debug |
RS485 | 1路RS485接口，可跳电阻改串口 |
I2C | 1路I2C |
CAN | 2路CAN总线 |
GPIO | 8路可用GPIO |
MIPI DSI 显示 | 支持1路2LANE MIPI DSI 显示屏 |
RGB显示 | 1路RGB显示屏支持888 |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风+1路LANE IN输入 |
以太网 | 支持二路百兆以太网（RMII） |
WIFI | SDIO BL-M8189FS6(VC) |
4G | 内置移远CAT1 4G模块 |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
系统升级 | 支持本地USB升级 |
主要硬件参数 | |
主板尺寸 | 120mm长*90mm宽*20mm高 |
CPU | RK3506G 三核A7 主频 1.5GHz |
内存 | DDR3标配128MB |
存储器 | Flash标配 256MB（128MB/512MB批量可选) |
电源管理 | 分立式电源设计 |
工作电压 | 12V 1.5A以上 |
支持系统 | Linux buildroot |
运行温度 | 商业级 -10到+75度 |
主板常用接口 | |
USB 2.0 | 4路USB口（1路OTG2.0 ） |
串口 | 4路串口，其中一路为debug |
RS485 | 1路RS485接口，可跳电阻改串口 |
I2C | 1路I2C |
CAN | 2路CAN总线 |
GPIO | 8路可用GPIO |
MIPI DSI 显示 | 支持1路2LANE MIPI DSI 显示屏 |
RGB显示 | 1路RGB显示屏支持888 |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路麦克风+1路LANE IN输入 |
以太网 | 支持二路百兆以太网（RMII） |
WIFI | SDIO BL-M8189FS6(VC) |
4G | 内置移远CAT1 4G模块 |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
系统升级 | 支持本地USB升级 |

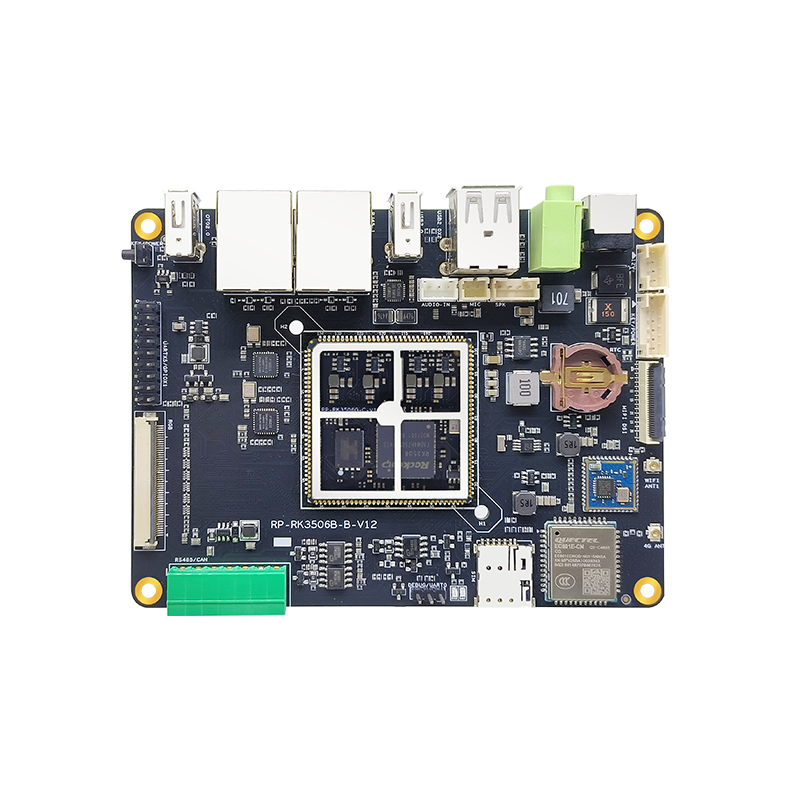

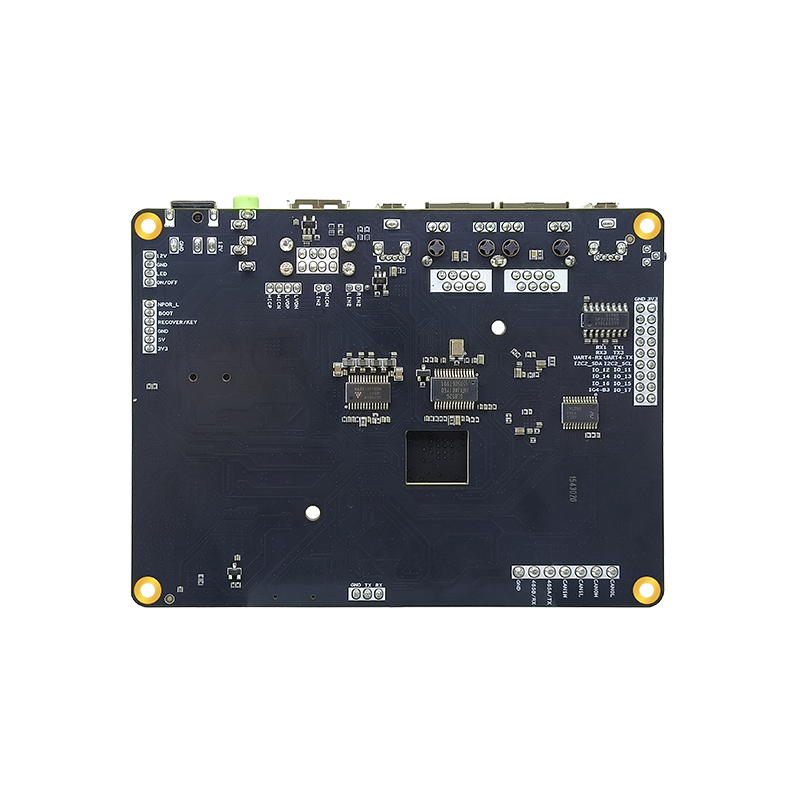

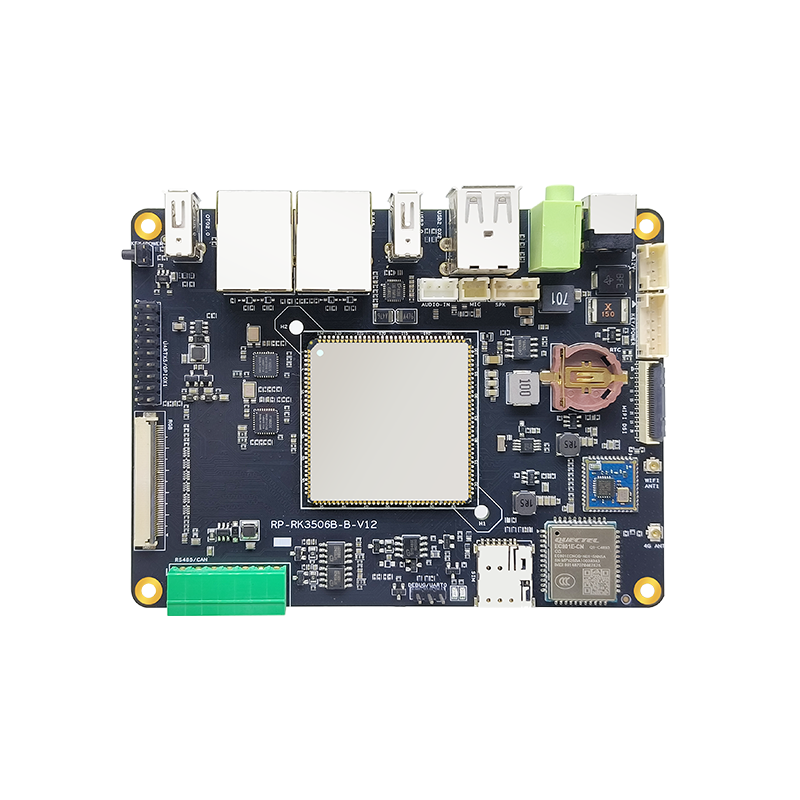

展示图库
