主要硬件指标 | |

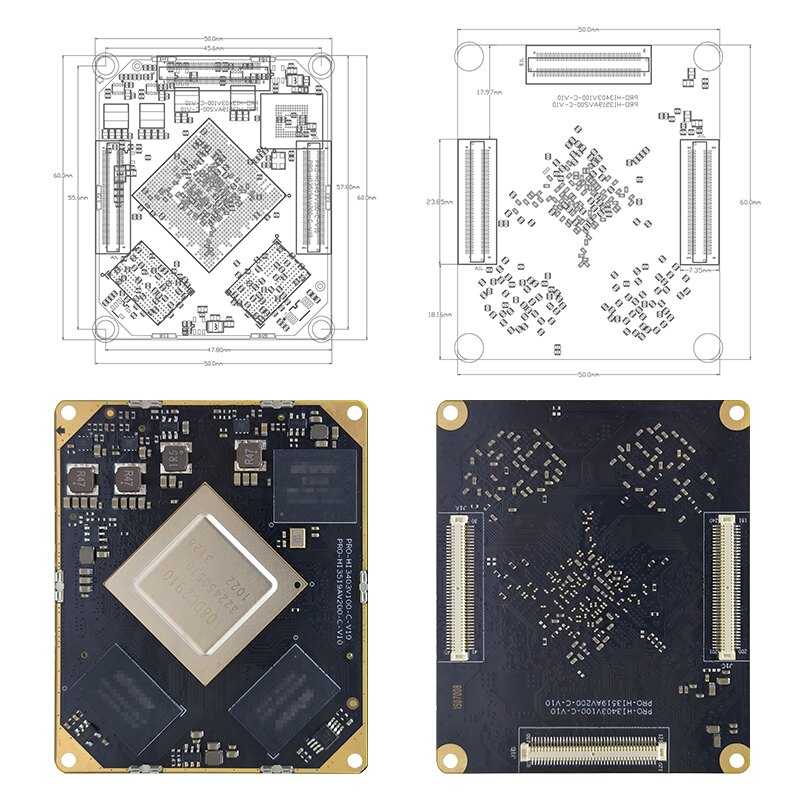

尺寸 | 60mm长*50mm宽*5.2mm高 |
连接方式 | 板对板连接器 |

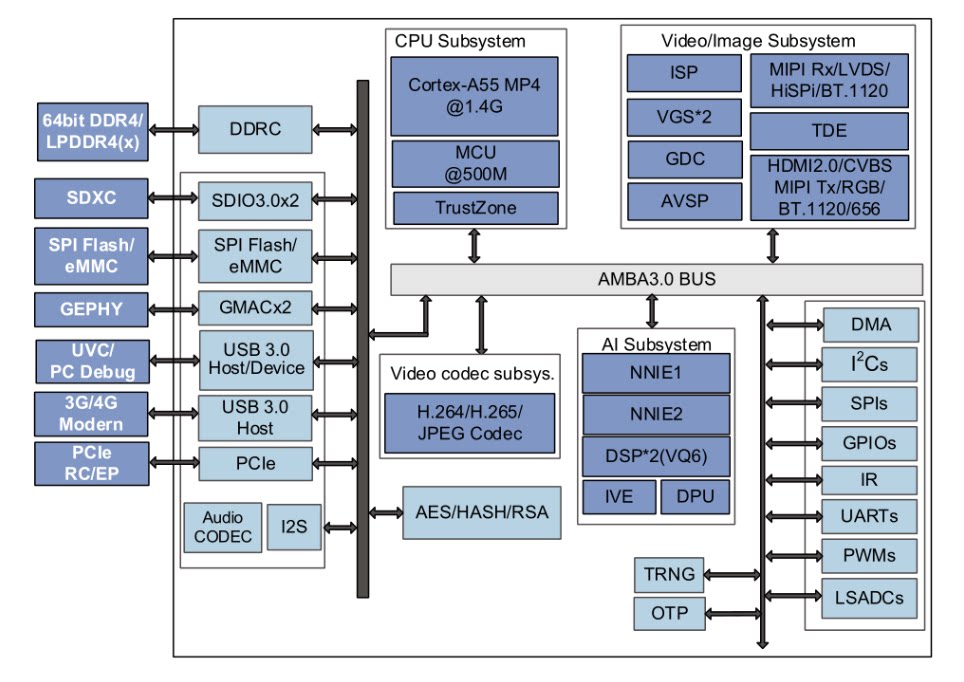

CPU | HI3403V100 四核A55主频 1.4GHz |
NPU | 10 TOPS NPU |
内存 | LPDDR4/4X 标配8G选配2G/4G |
存储器 | EMMC 5.1 标配32GB 选配16GB/32G/64G/128G |
电源管理 | 分立式电源设计 |
工作电压 | 5V 3A以上 |
支持系统 | Linux |
运行温度 | -10+75度 |
常用接口
核心板常用接口 | |
HDMI显示 | HDMI高清输出 支持4K超高清显示 |
MIPI DSI显示 | 支持 4Lane 最高支持4K |
MIPI CSI输入 | 4路CSI 最高支持4K |
PCIE | 1路PCIE2.0 x1 |
USB2.0 | 1路USB2.0 OTG |
USB3.0 | 1路USB 3.0接口 |
以太网 | 1路RGMII以太网接口 |
UART | 5路TTL串口，其中一路为DEBUG |
SDIO | 2路SDIO接口，一路为TF卡，另一路为WIFI |
GPIO | 5路可用GPIO |
语音输入 | 1路模拟语音输入 |
语音输出 | 一路单声道喇叭输出功率2W |
升级 | 支持网口/TF卡本地升级 |
主要硬件指标 | |
尺寸 | 60mm长*50mm宽*5.2mm高 |
连接方式 | 板对板连接器 |
CPU | HI3403V100 四核A55主频 1.4GHz |
NPU | 10 TOPS NPU |
内存 | LPDDR4/4X 标配8G选配2G/4G |
存储器 | EMMC 5.1 标配32GB 选配16GB/32G/64G/128G |
电源管理 | 分立式电源设计 |
工作电压 | 5V 3A以上 |
支持系统 | Linux |
运行温度 | -10+75度 |
常用接口
核心板常用接口 | |
HDMI显示 | HDMI高清输出 支持4K超高清显示 |
MIPI DSI显示 | 支持 4Lane 最高支持4K |
MIPI CSI输入 | 4路CSI 最高支持4K |
PCIE | 1路PCIE2.0 x1 |
USB2.0 | 1路USB2.0 OTG |
USB3.0 | 1路USB 3.0接口 |
以太网 | 1路RGMII以太网接口 |
UART | 5路TTL串口，其中一路为DEBUG |
SDIO | 2路SDIO接口，一路为TF卡，另一路为WIFI |
GPIO | 5路可用GPIO |
语音输入 | 1路模拟语音输入 |
语音输出 | 一路单声道喇叭输出功率2W |
升级 | 支持网口/TF卡本地升级 |
展示图库
