主要硬件指标 | |
尺寸 | 长42mm x 宽42mm x 高3.6mm |
CPU | T536 四核A55 主频 1.75GHz |
MCU | E907 RISC-V |
NPU | 3.0 TOPS NPU |
内存 | LPDDR4标配2G/4G（1G/8G批量可选) |
存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
电源管理 | AXP717D+AXP323 支持待机，按键开关机 |
工作电压 | 输入电压 5V 最大功率小于5W (不接任何外设) |
支持系统 | Debian |
运行温度 | -25到+85度 |
寿命 | 连续运行寿命大于5年以上 |
常用接口
核心板常用接口 | |
USB2.0接口 | 2路USB，一路独立OTG，一路独立HOST |
USB3.0接口 | 1路USB3.0（与PCIE复用，二选一） |
UART串口 | 17路TTL 3.3V电平，其中一路为Debug |
TWI | 9路TWI |
GPIO接口 | 197路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 34路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI DSI 显示 | 1路最大1920x1080 60fps |
LVDS 显示 | 双 8 LVDS输出最高 1920x1080 |
RGB显示 | 1路RGB 888显示接口，最大1920x1080 |
MIPI摄像头接口 | 2路4+4或3路4+2+2或4路2+2+2+2MIPI输入 |
语音输出 | 1路左右声道输出，底板外挂5W功放 |
语音输入 | 1路麦克风输入,1路耳机左右声道输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
ADC接口 | 21路ch GPADC ,1路Ch LRADC，4路 Ch TPADC |
I2C接口 | 4路I2C接口 |
SPI接口 | 6路SPI接口 |
红外接口 | 1路IRTX , 5路IR RX |
CAN | 4路CAN总线 |
以太网 | 2路RGMII PHY接口，千兆以太网 |
系统升级 | 支持本地USB升级 |
主要硬件指标 | |
尺寸 | 长42mm x 宽42mm x 高3.6mm |
CPU | T536 四核A55 主频 1.75GHz |
MCU | E907 RISC-V |
NPU | 3.0 TOPS NPU |
内存 | LPDDR4标配2G/4G（1G/8G批量可选) |
存储器 | eMMC标配 8G/32G（4G/16G/64G批量可选) |
电源管理 | AXP717D+AXP323 支持待机，按键开关机 |
工作电压 | 输入电压 5V 最大功率小于5W (不接任何外设) |
支持系统 | Debian |
运行温度 | -25到+85度 |
寿命 | 连续运行寿命大于5年以上 |
常用接口
核心板常用接口 | |
USB2.0接口 | 2路USB，一路独立OTG，一路独立HOST |
USB3.0接口 | 1路USB3.0（与PCIE复用，二选一） |
UART串口 | 17路TTL 3.3V电平，其中一路为Debug |
TWI | 9路TWI |
GPIO接口 | 197路GPIO（备注：有复用功能，请查本规格书引脚定义） |
PWM接口 | 34路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI DSI 显示 | 1路最大1920x1080 60fps |
LVDS 显示 | 双 8 LVDS输出最高 1920x1080 |
RGB显示 | 1路RGB 888显示接口，最大1920x1080 |
MIPI摄像头接口 | 2路4+4或3路4+2+2或4路2+2+2+2MIPI输入 |
语音输出 | 1路左右声道输出，底板外挂5W功放 |
语音输入 | 1路麦克风输入,1路耳机左右声道输入 |
SDIO接口 | 2路SDIO接口，一路TF卡，另一路可接WIFI |
ADC接口 | 21路ch GPADC ,1路Ch LRADC，4路 Ch TPADC |
I2C接口 | 4路I2C接口 |
SPI接口 | 6路SPI接口 |
红外接口 | 1路IRTX , 5路IR RX |
CAN | 4路CAN总线 |
以太网 | 2路RGMII PHY接口，千兆以太网 |
系统升级 | 支持本地USB升级 |

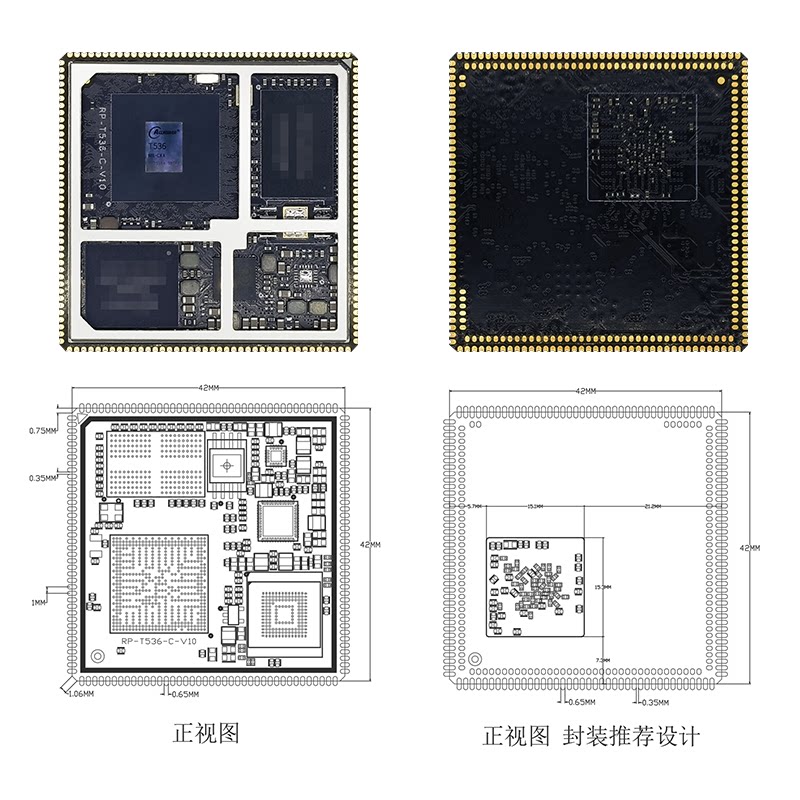

展示图库
