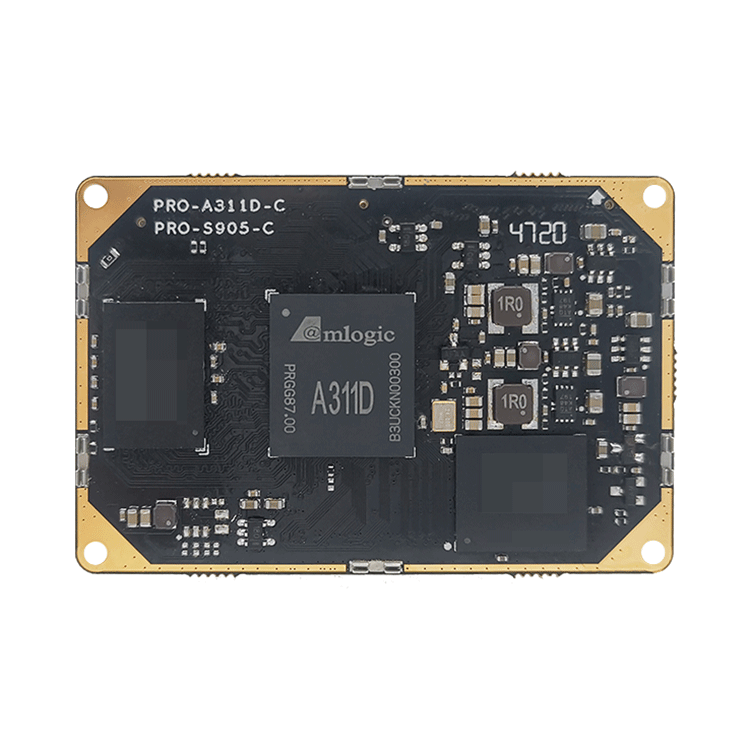

尺寸 | 60mm长*40mm宽*4.2mm高 |
CPU | AMLOGIC A73*4+A53*2六核 |
NPU | 5.0 TOPS算力 |
GPU | Mali G52 MP4 |
内存 | LPDDR4 标配2GB 选配1GB/4G |
存储器 | EMMC 5.1 标配16GB 选配8GB/32G/64G/128G |
电源管理 | 分立式设计 |
锂电池 | 无 |
工作电压 | 12V 1.5A以上 |
支持系统 | Android9.0/Linux+QT |
运行温度 | -10到+75度 |
寿命 | 连续运行寿命大于5年以上 |
HDMI | HDMI高清输出 支持4K/1080P显示 |
CVBS | 支持一路CVBS输出 |
MIPI DSI | 支持 4Lane 最高1920x1080 |
UART | 5路串口 |
PWM | 6路PWM |
SDIO | 二路SDIO,一路接WIFI,另一路接TF卡 |
SPI | 2路SPI |
I2C | 4路I2C |
ADC | 4路模拟ADC |
以太网 | 主集成EMAC 100M网口 |
GMAC | 支持GMAC PHY网口 |
MIPI CSI | 支持二路MIPI CSI 摄像头 |
DVP CAMERA | 支持8位DVP 并口摄像头 |
I2S | 一路I2S接口 |
OTG 2.0 | 一路OTG 2.0 |
USB3.0 | 一路USB 3.0 |
PCIE | 一路x1 PCIE高速接口 |
GPIO | 可复用GPIO高达80 |
升级 | 支持USB/TF卡本地升级 |
PRO-A311D驱动支持列表 | ||
---|---|---|
Android 9.0 Linux4.9 | Buildroot Linux4.9 | |
硬件功能 | ||
7寸MIPI屏+I2C触摸(1024x600) | √ | √ |
7寸MIPI屏+I2C触摸(1200x1920) | √ | √ |
8寸MIPI屏+I2C触摸(800x1280) | √ | √ |
MIPI 接口 IMX307 | √ | |
HDMI 1080P | √ | √ |
CVBS | √ | √ |
电容屏 接口 | √ | √ |
MIPI摄像头 | √ | |
USB摄像头 | √ | √ |
USB HOST | √ | √ |
USB OTG | √ | |
GPIO | √ | √ |
按键 | √ | √ |
SDIO AP6256 WIFI 5G | √ | √ |
UART AP6256 BT 4.0 | √ | √ |
以太网 10M/100M | √ | √ |
喇叭 | √ | √ |
串口 | √ | √ |
TF卡 | √ | √ |
RTC | √ | √ |
4G或4G模块扩展 | √ | √ |
NPU | √ | √ |
总线驱动 | ||
SPI 驱动 | √ | √ |
ADC 驱动 | ||
I2C 驱动 | √ | √ |
PWM 驱动 | √ | √ |
SDIO 驱动 | √ | √ |
GPIO 驱动 | √ | √ |
USB 驱动 | √ | √ |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 6.5V | 12V | 15V |
纹波 | -- | 50mV | 100mV | |
电流 | 125mA | -- | -- | |
电源电流 (未接其它外设) | 开机电流 | 135mA | 275mA | 765mA |
播放声音 | -- | 305mA | -- | |
接HMDI开机电流 | -- | 305mA | -- | |
电源电流 (接显示屏) | 5寸 720x1280 | -- | 406mA | -- |
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 75℃ | |
存储温度 | -30℃ | -0℃ | 100℃ |
