主要硬件参数 | |
主板尺寸 | 155mm长*115mm宽*17mm高 |
CPU | ROCKCHIP RK3566 四核 A55 |
NPU | 0.8T 算力神经网络单元 |
GPU | ARM G52 2EE |
内存 | LPDDR4标配2GB可配置4GB/8GB |
存储器 | EMMC 5.1可配置32GB/64GB/128GB |
电源管理 | RK809-5 |
工作电压 | 12V 2A以上 |
支持系统 | Andriod11/Debian11/Buildroot+QT5.15/Ubuntu20.04/OpenHarmony 4.0 |
运行温度 | -10到+75度 |
寿命 | 连续运行寿命大于5年以上 |
主板常用接口 | |
USB HOST | 9路USB口（7路外接，2路内插式，1路USB3.0 ） |
串口 | 7路串口，分别可设置RS232或TTL，其中一路为debug |
I2C | 2路I2C |
CAN | 1路CAN总线 |
RS485 | 1路RS485 |
GPIO | 12路可用GPIO |
SPI | 2路SPI接口 |
HDMI输出 | 1路HDMI 输出，最大1920x1080 |
MIPI DSI 显示 | 支持2路MIPI DSI 显示屏 |
eDP 显示 | 2路eDP显示接口 |
LVDS显示 | 支持单路双路LVDS输出，最高1920x1080 |
MIPI CSI 输入 | 支持2路MIPI CSI摄像头输入 |
以太网 | 支持一路千兆以太网（RGMII） |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路LINE IN输入 |
WIFI | 支持WIFI 2.4G (AP6212) |
蓝牙 | 1路4.0G 蓝牙+BLE(AP6212) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
M.2 | 支持一路M-key固态硬件 |
4G | 4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 6.5V | 12V | 15V |
纹波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
接HDMI | 开机电流 | 78mA | 195mA | 278mA |
桌面静态电流 | 105mA | |||
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 75℃ | |
存储温度 | -30℃ | -0℃ | 100℃ | |
主要硬件参数 | |
主板尺寸 | 155mm长*115mm宽*17mm高 |
CPU | ROCKCHIP RK3566 四核 A55 |
NPU | 0.8T 算力神经网络单元 |
GPU | ARM G52 2EE |
内存 | LPDDR4标配2GB可配置4GB/8GB |
存储器 | EMMC 5.1可配置32GB/64GB/128GB |
电源管理 | RK809-5 |
工作电压 | 12V 2A以上 |
支持系统 | Andriod11/Debian11/Buildroot+QT5.15/Ubuntu20.04/OpenHarmony 4.0 |
运行温度 | -10到+75度 |
寿命 | 连续运行寿命大于5年以上 |
主板常用接口 | |
USB HOST | 9路USB口（7路外接，2路内插式，1路USB3.0 ） |
串口 | 7路串口，分别可设置RS232或TTL，其中一路为debug |
I2C | 2路I2C |
CAN | 1路CAN总线 |
RS485 | 1路RS485 |
GPIO | 12路可用GPIO |
SPI | 2路SPI接口 |
HDMI输出 | 1路HDMI 输出，最大1920x1080 |
MIPI DSI 显示 | 支持2路MIPI DSI 显示屏 |
eDP 显示 | 2路eDP显示接口 |
LVDS显示 | 支持单路双路LVDS输出，最高1920x1080 |
MIPI CSI 输入 | 支持2路MIPI CSI摄像头输入 |
以太网 | 支持一路千兆以太网（RGMII） |
语音输出 | 1路耳机左右声道输出，二路喇叭输出 5W/8欧 |
语音输入 | 1路LINE IN输入 |
WIFI | 支持WIFI 2.4G (AP6212) |
蓝牙 | 1路4.0G 蓝牙+BLE(AP6212) |
RTC | 外挂RTC（HYM8563）功耗小于0.2uA |
M.2 | 支持一路M-key固态硬件 |
4G | 4G功能,PCI-E 3G/4G上网 |
TF卡 | 支持TF卡 |
RTC实时时钟 | 外置纽扣电池支持掉电时间保存(独立 HYM8563) |
系统升级 | 支持本地USB升级 |
项目 | 最小 | 典型 | 最大 | |
电源参数 | 电压 | 6.5V | 12V | 15V |
纹波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
接HDMI | 开机电流 | 78mA | 195mA | 278mA |
桌面静态电流 | 105mA | |||
环境 | 相对湿度 | -- | 65% | 75% |
工作温度 | -10℃ | -- | 75℃ | |
存储温度 | -30℃ | -0℃ | 100℃ | |

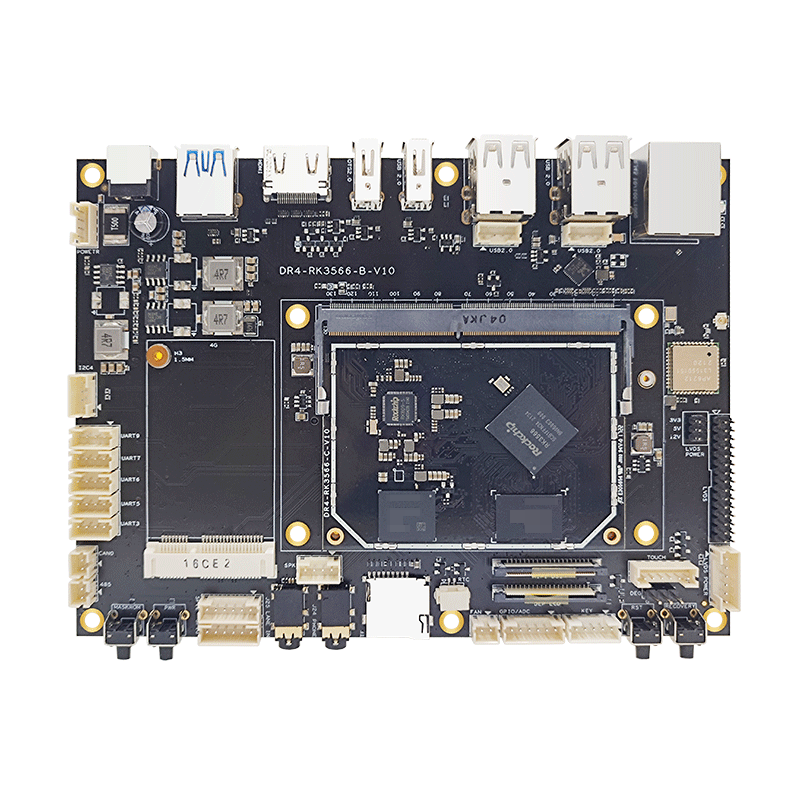

展示图库
