深圳荣品电子科技有限公司                                                           Email:sales1@pdzkj.cn   全国服务热线:0755 - 23574363
产品属性

8寸安卓一体机1200X1920开发板

深圳市荣品电子科技有限公司
联系方式: 0755-235747363
地址: 广东省深圳市宝安区 西乡街道华丰国际机器人产业园二期A座三楼(固戍地铁C出口)
产品介绍



RK3568主机硬件参数

处理器

ROCKCHIP RK3568 四核A55 2GHz

内存

LPDDR4 2GB或4GB/8GB

存储

EMMC 8GB/16GB或64GB

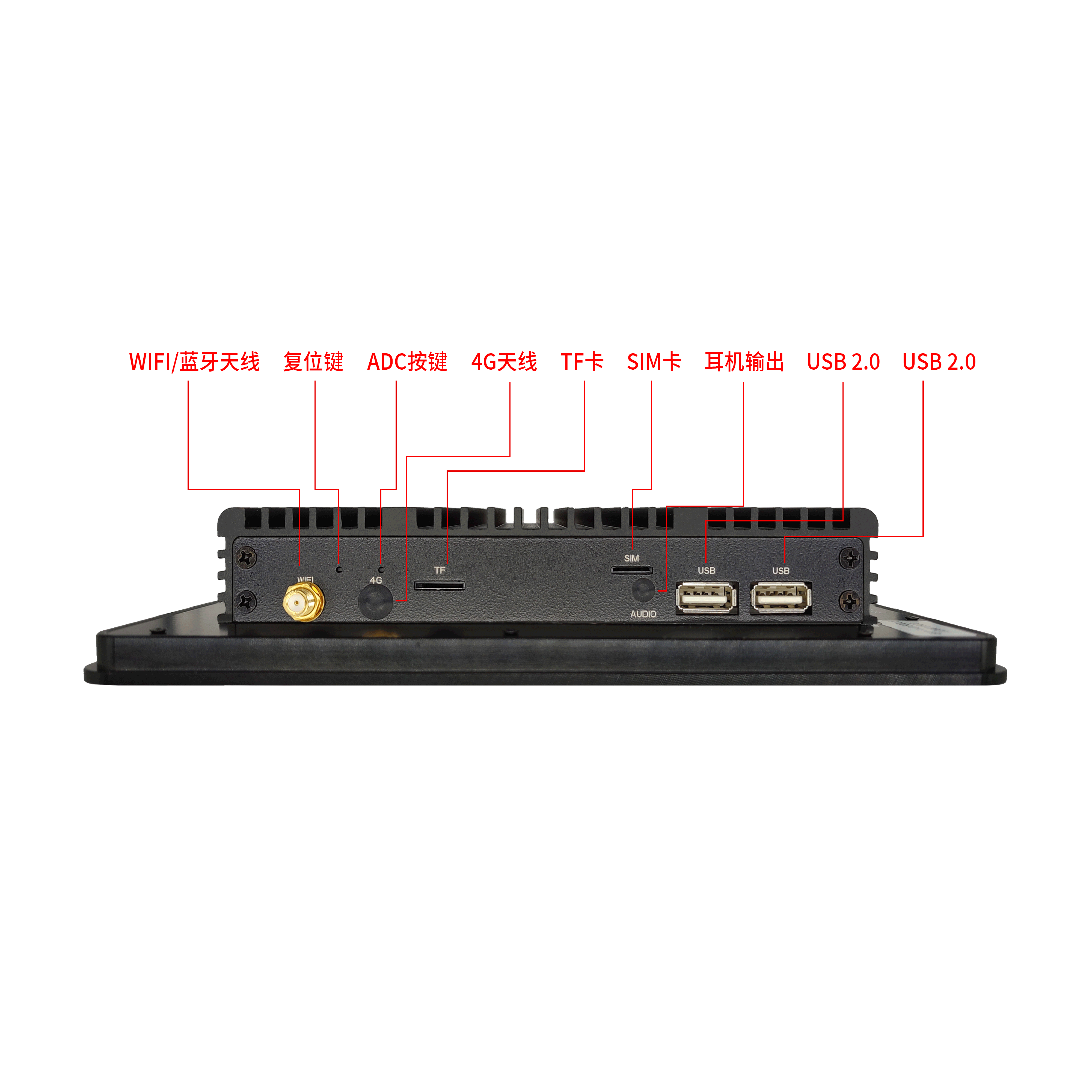

音频

功放喇叭 2路3W (有插座,可外接)


麦克风 (有插座,可外接)

网络接口

2路以太网 100/1000M


无线WIFI 2.4G/5G(AP6256)


蓝牙 5.0+BLE(AP6256)


4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)


1路USB HOST 3.0接口


2路USB HOST 2.0接口


1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080


8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)


6路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)


12V / 5V / 3.3V 电源输出(有插座,可外接)


1路可控GPIO,可操作整机开电及关电(有插座,可外接)


15路GPIO可复用串口或SPI口(有插座,可外接)


双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 11/ Ubuntu1804/ Linux+QT5.14

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

179mA

378mA

618mA

播放声音


389mA

537mA

接HMDI开机电流

189mA

398mA

559mA

接HMDI静态电流


392mA




RK3566主机硬件参数

处理器

ROCKCHIP RK3566 四核A55 1.8GHz

内存

LPDDR4 2GB或4GB/8GB

存储

EMMC 8GB/16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

1路以太网 100/1000M

无线WIFI 2.4G/5G(AP6256)

蓝牙 5.0+BLE(AP6256)

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 2.0 接口(可ADB)

1路USB HOST 3.0接口

3路USB HOST 2.0接口

1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

3路SPI (有插座,可外接)

4路TTL串口 (有插座,可外接)

可扩展接口

2路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

28路GPIO可复用串口或SPI口(有插座,可外接)

双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 11/ Ubuntu1804/ Linux+QT5.14

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

199mA

378mA

687mA

播放声音


385mA

558mA

接HMDI开机电流

205mA

394mA

679mA

接HMDI静态电流


392mA




RK3399主机硬件参数

处理器

ROCKCHIP RK3399 六核A72+A53 1.8GHz

内存

LPDDR4 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

1路USB HOST 3.0接口

3路USB HOST 2.0接口

1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)

2路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

8路GPIO+4路可复用GPIO(有插座,可外接)

双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 8.1/ Ubuntu1804/ Linux+QT5.9

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

217mA

415mA

894mA

播放声音


435mA

599mA

接HMDI开机电流

225mA

428mA

906mA

接HMDI静态电流


408mA




RK3288主机硬件参数

处理器

ROCKCHIP RK3288 四核A17 1.8GHz

内存

DDR3 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G

蓝牙 4.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 2.0 接口(可ADB)

4路USB HOST 2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)

4路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

3路GPIO+14路可复用GPIO(有插座,可外接)

1路MIPI CSI + DVP 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 5.1或8.1/ Ubuntu1804/ Linux+QT5.9

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

206mA

329mA

658mA

播放声音


339mA

516mA

接HMDI开机电流

228mA

349mA

525mA

接HMDI静态电流


368mA




A311D主机硬件参数

处理器

AMLOGIC A311D 六核 2.2GHz

内存

LPDDR4 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G双频

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

4路USB HOST 2.0接口

3路内插式USB HOST2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

2路I2C (有插座,可外接)

3路TTL串口 (有插座,可外接)

可扩展接口

2路ADC (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

9路GPIO(有插座,可外接)

1路MIPI CSI  摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 9.0/ Ubuntu20.04/ Linux+Buildroot

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

175mA

285mA

538mA

播放声音


285mA

399mA

接HMDI开机电流

208mA

298mA

497mA

接HMDI静态电流


289mA




S905D3主机硬件参数

处理器

AMLOGIC S905D3 四核 1.9GHz

内存

LPDDR4 2GB

存储

EMMC 16GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G双频

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

4路USB HOST 2.0接口

3路内插式USB HOST2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

2路I2C (有插座,可外接)

3路TTL串口 (有插座,可外接)

可扩展接口

2路ADC (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

9路GPIO(有插座,可外接)

1路MIPI CSI  摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 9.0/ Ubuntu20.04/ Linux+Buildroot

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

155mA

255mA

518mA

播放声音


295mA

363mA

接HMDI开机电流

195mA

265mA

450mA

接HMDI静态电流


265mA




液晶显示屏参数

显示屏

8 TFT IPS 全视角 16:10

亮度

 450cd/m2

分辨率

FHD 1200x1920

可视区域

172.22mmx107.64mm

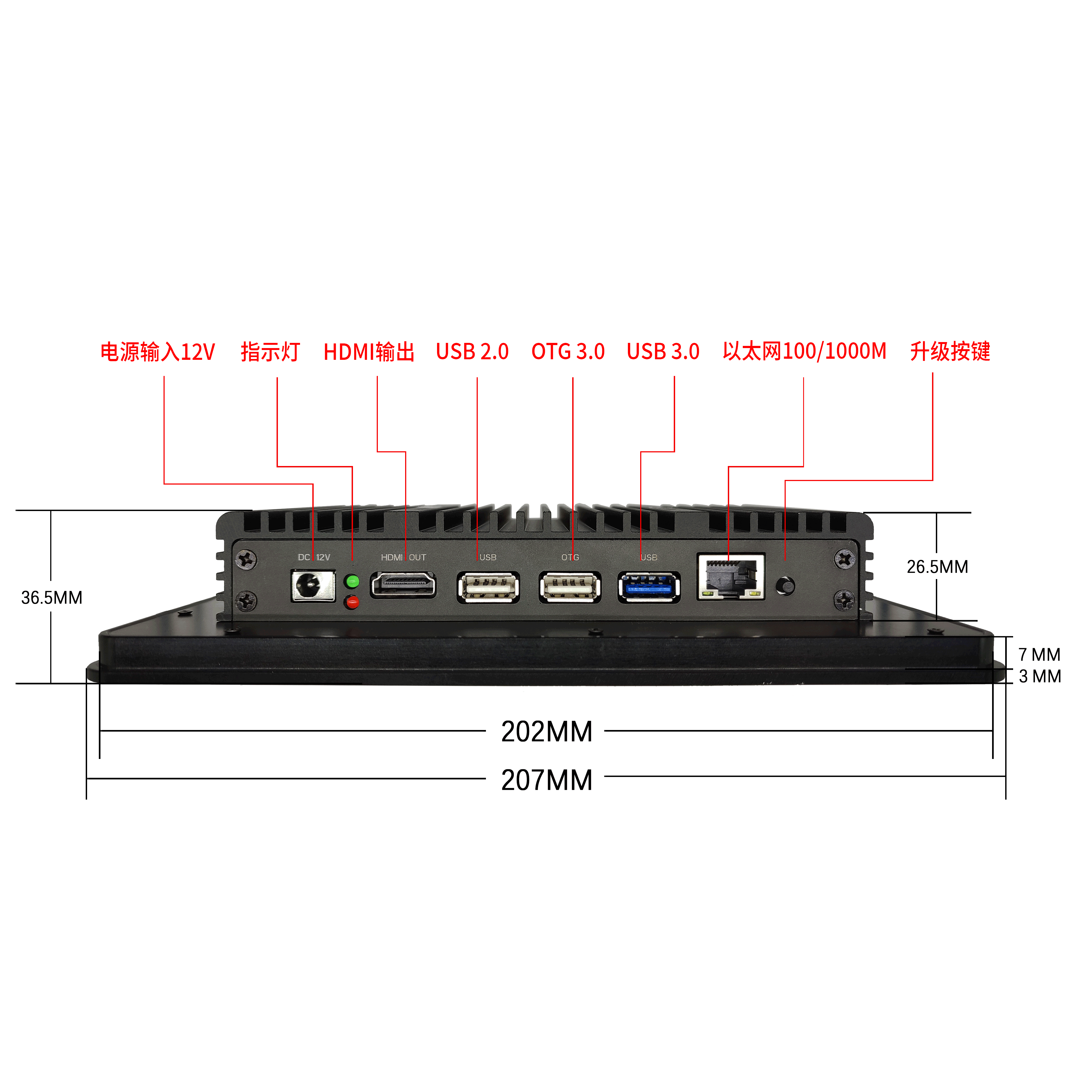

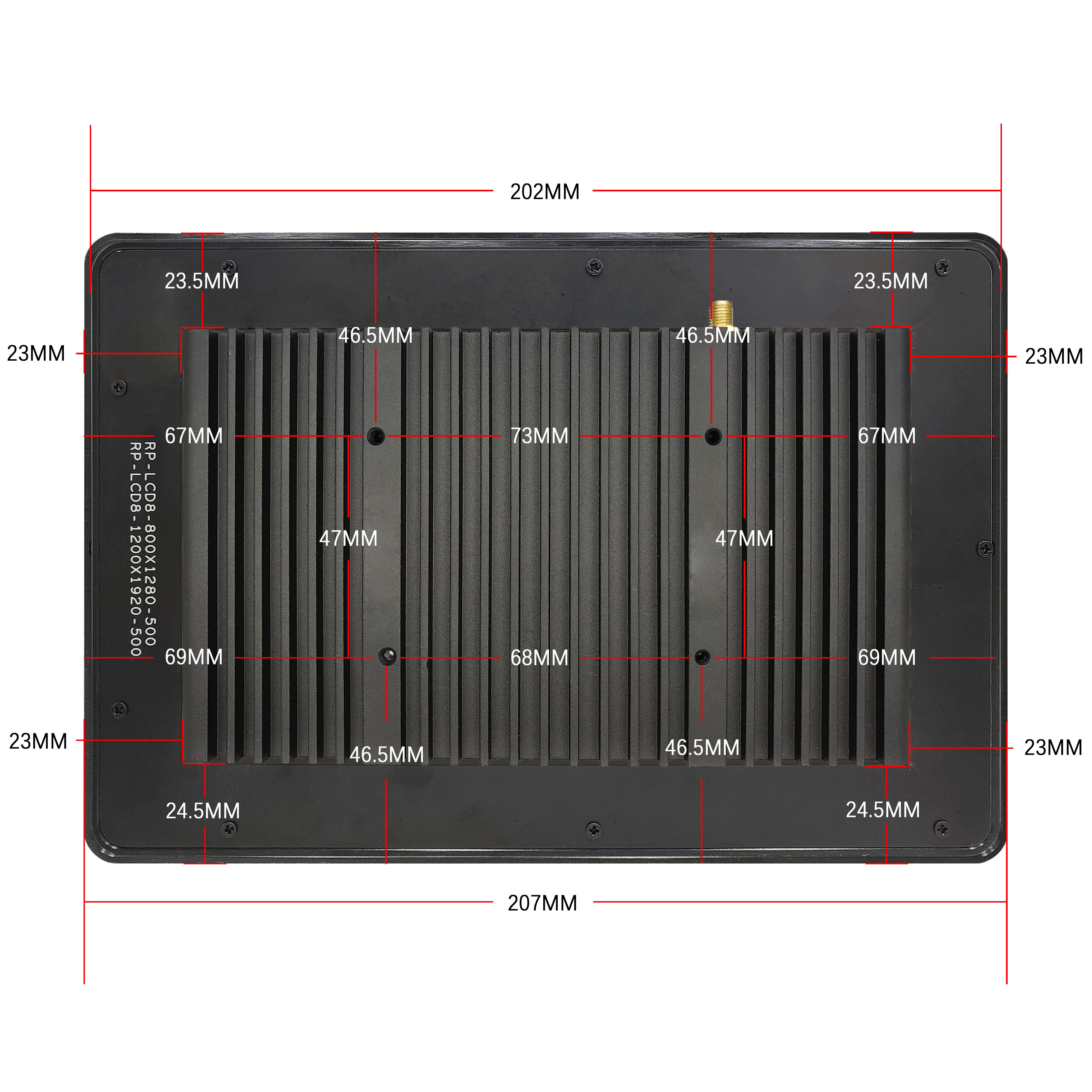

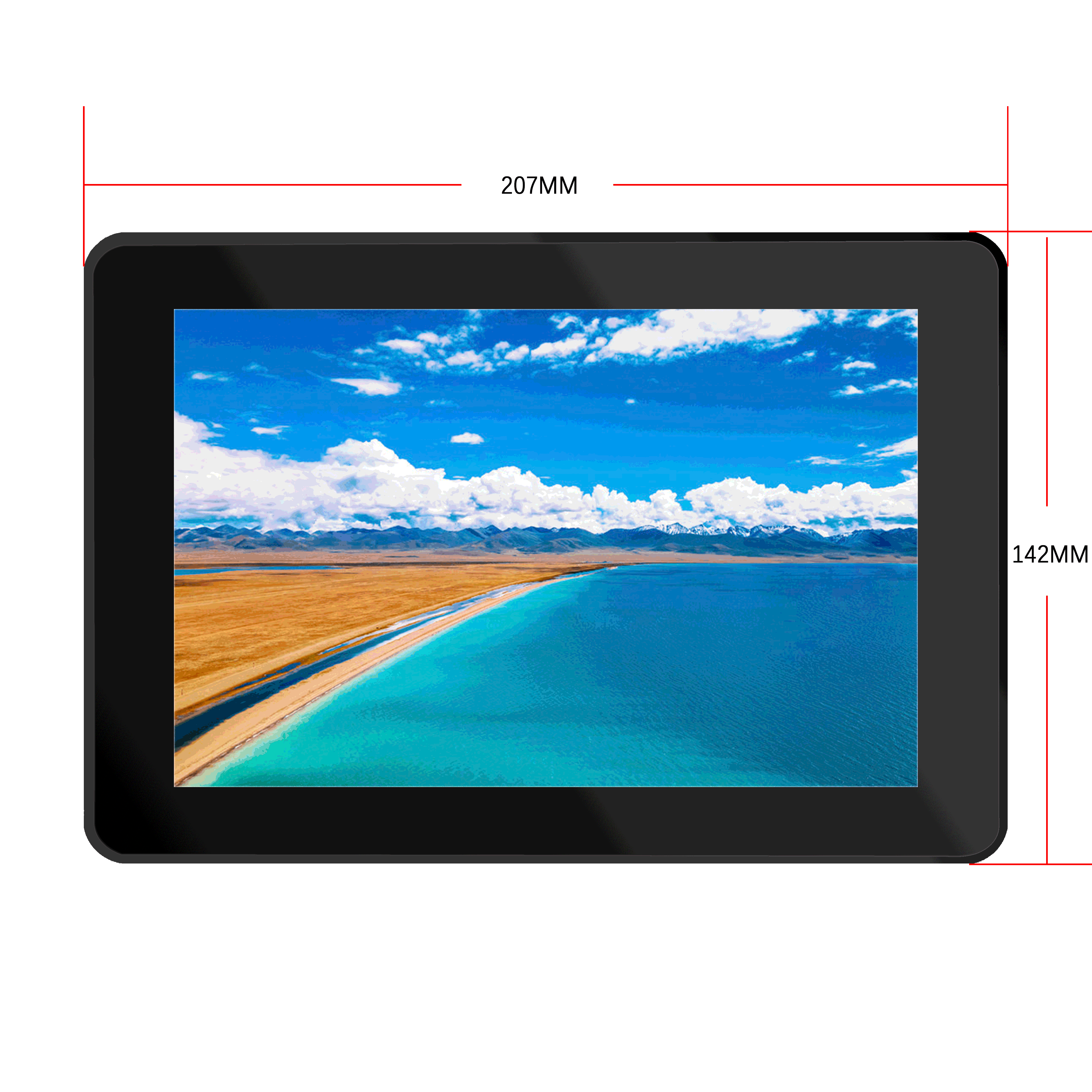

外型尺寸

含外壳正面 207mmx142mm

最大色位

16.7

对比度

800 : 1

响应时间

10ms

组装方式

屏+触摸全贴合工艺

功耗

平均1.6W,最大2.4W



触控参数

触控

投射式 10点触摸

产品结构

G+FF

分辨率

1200x1920

透光率

90%

响应时间

小于5ms

表面硬度

7H

触控通讯

I2C

静电等级

接触6KV 空气8KV



环境参数

工作温度

-10℃- 60℃

存储温度

-30℃ - 70℃

相对湿度

10%~80% 40℃

震动

1.5Grms@5~500Hz,random,1hr/axis

冲击

10G,11秒间隔,半正旋波

适应场景

半室外(棚室)






RK3568主机硬件参数

处理器

ROCKCHIP RK3568 四核A55 2GHz

内存

LPDDR4 2GB或4GB/8GB

存储

EMMC 8GB/16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)


麦克风 (有插座,可外接)

网络接口

2路以太网 100/1000M


无线WIFI 2.4G/5G(AP6256)


蓝牙 5.0+BLE(AP6256)


4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)


1路USB HOST 3.0接口


2路USB HOST 2.0接口


1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080


8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)


6路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)


12V / 5V / 3.3V 电源输出(有插座,可外接)


1路可控GPIO,可操作整机开电及关电(有插座,可外接)


15路GPIO可复用串口或SPI口(有插座,可外接)


双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 11/ Ubuntu1804/ Linux+QT5.14

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

179mA

378mA

618mA

播放声音


389mA

537mA

接HMDI开机电流

189mA

398mA

559mA

接HMDI静态电流


392mA




RK3566主机硬件参数

处理器

ROCKCHIP RK3566 四核A55 1.8GHz

内存

LPDDR4 2GB或4GB/8GB

存储

EMMC 8GB/16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

1路以太网 100/1000M

无线WIFI 2.4G/5G(AP6256)

蓝牙 5.0+BLE(AP6256)

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 2.0 接口(可ADB)

1路USB HOST 3.0接口

3路USB HOST 2.0接口

1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

3路SPI (有插座,可外接)

4路TTL串口 (有插座,可外接)

可扩展接口

2路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

28路GPIO可复用串口或SPI口(有插座,可外接)

双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 11/ Ubuntu1804/ Linux+QT5.14

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

199mA

378mA

687mA

播放声音


385mA

558mA

接HMDI开机电流

205mA

394mA

679mA

接HMDI静态电流


392mA




RK3399主机硬件参数

处理器

ROCKCHIP RK3399 六核A72+A53 1.8GHz

内存

LPDDR4 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

1路USB HOST 3.0接口

3路USB HOST 2.0接口

1路USB HOST 2.0 内置接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)

2路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

8路GPIO+4路可复用GPIO(有插座,可外接)

双路MIPI CSI 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 8.1/ Ubuntu1804/ Linux+QT5.9

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

217mA

415mA

894mA

播放声音


435mA

599mA

接HMDI开机电流

225mA

428mA

906mA

接HMDI静态电流


408mA




RK3288主机硬件参数

处理器

ROCKCHIP RK3288 四核A17 1.8GHz

内存

DDR3 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G

蓝牙 4.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 2.0 接口(可ADB)

4路USB HOST 2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

1路SPI (有插座,可外接)

4路TTL串口 (有插座,可外接)

可扩展接口

1路I2C (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

3路GPIO+14路可复用GPIO(有插座,可外接)

1路MIPI CSI + DVP 摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 5.1或8.1/ Ubuntu1804/ Linux+QT5.9

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

206mA

329mA

658mA

播放声音


339mA

516mA

接HMDI开机电流

228mA

349mA

525mA

接HMDI静态电流


368mA




A311D主机硬件参数

处理器

AMLOGIC A311D 六核 2.2GHz

内存

LPDDR4 2GB或4GB

存储

EMMC 16GB或64GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G双频

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

4路USB HOST 2.0接口

3路内插式USB HOST2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

2路I2C (有插座,可外接)

3路TTL串口 (有插座,可外接)

可扩展接口

2路ADC (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

9路GPIO(有插座,可外接)

1路MIPI CSI  摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 9.0/ Ubuntu20.04/ Linux+Buildroot

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

175mA

285mA

538mA

播放声音


285mA

399mA

接HMDI开机电流

208mA

298mA

497mA

接HMDI静态电流


289mA




S905D3主机硬件参数

处理器

AMLOGIC S905D3 四核 1.9GHz

内存

LPDDR4 2GB

存储

EMMC 16GB

音频

功放喇叭 2路3W (有插座,可外接)

麦克风 (有插座,可外接)

网络接口

以太网 100/1000M

无线WIFI 2.4G/5G双频

蓝牙 5.0+BLE

4G CAT1 (标配不带,可选配)

USB接口

1路USB OTG 3.0 接口(可ADB)

4路USB HOST 2.0接口

3路内插式USB HOST2.0接口

显示接口

HDMI 2.0 输出 1920x1080

8寸显示屏 FHD 1200x1920 450 cd/m2

指示灯

一路电源灯,一路系统运行灯

RTC

内置RTC (HYM8563) 耗电量0.25uA 可持续4年

可扩展接口

2路I2C (有插座,可外接)

3路TTL串口 (有插座,可外接)

可扩展接口

2路ADC (有插座,可外接)

12V / 5V / 3.3V 电源输出(有插座,可外接)

1路可控GPIO,可操作整机开电及关电(有插座,可外接)

9路GPIO(有插座,可外接)

1路MIPI CSI  摄像头接口 (有插座,可外接)

电源输入

12V 2A以上 DC5.5x2.1

支持系统

Andriod 9.0/ Ubuntu20.04/ Linux+Buildroot

项目

最小

典型

最大

电源参数

电压

11.5V

12V

15V

纹波


50mV

100mV

开机电流

155mA

255mA

518mA

播放声音


295mA

363mA

接HMDI开机电流

195mA

265mA

450mA

接HMDI静态电流


265mA




液晶显示屏参数

显示屏

8 TFT IPS 全视角 16:10

亮度

 450cd/m2

分辨率

FHD 1200x1920

可视区域

172.22mmx107.64mm

外型尺寸

含外壳正面 207mmx142mm

最大色位

16.7

对比度

800 : 1

响应时间

10ms

组装方式

屏+触摸全贴合工艺

功耗

平均1.6W,最大2.4W



触控参数

触控

投射式 10点触摸

产品结构

G+FF

分辨率

1200x1920

透光率

90%

响应时间

小于5ms

表面硬度

7H

触控通讯

I2C

静电等级

接触6KV 空气8KV



环境参数

工作温度

-10℃- 60℃

存储温度

-30℃ - 70℃

相对湿度

10%~80% 40℃

震动

1.5Grms@5~500Hz,random,1hr/axis

冲击

10G,11秒间隔,半正旋波

适应场景

半室外(棚室)
